Что на практике реализовано

Один контроллер, несколько уровней управления

В основе устройства ESP32-S3: контроллер читает датчики температуры и параметры питания, управляет исполнительными выходами и хранит состояние процесса. Данные доступны через экран и локальный веб-интерфейс.

Главная панель: наглядная схема, датчики, нагрев, клапан, кнопки запуска и паузы

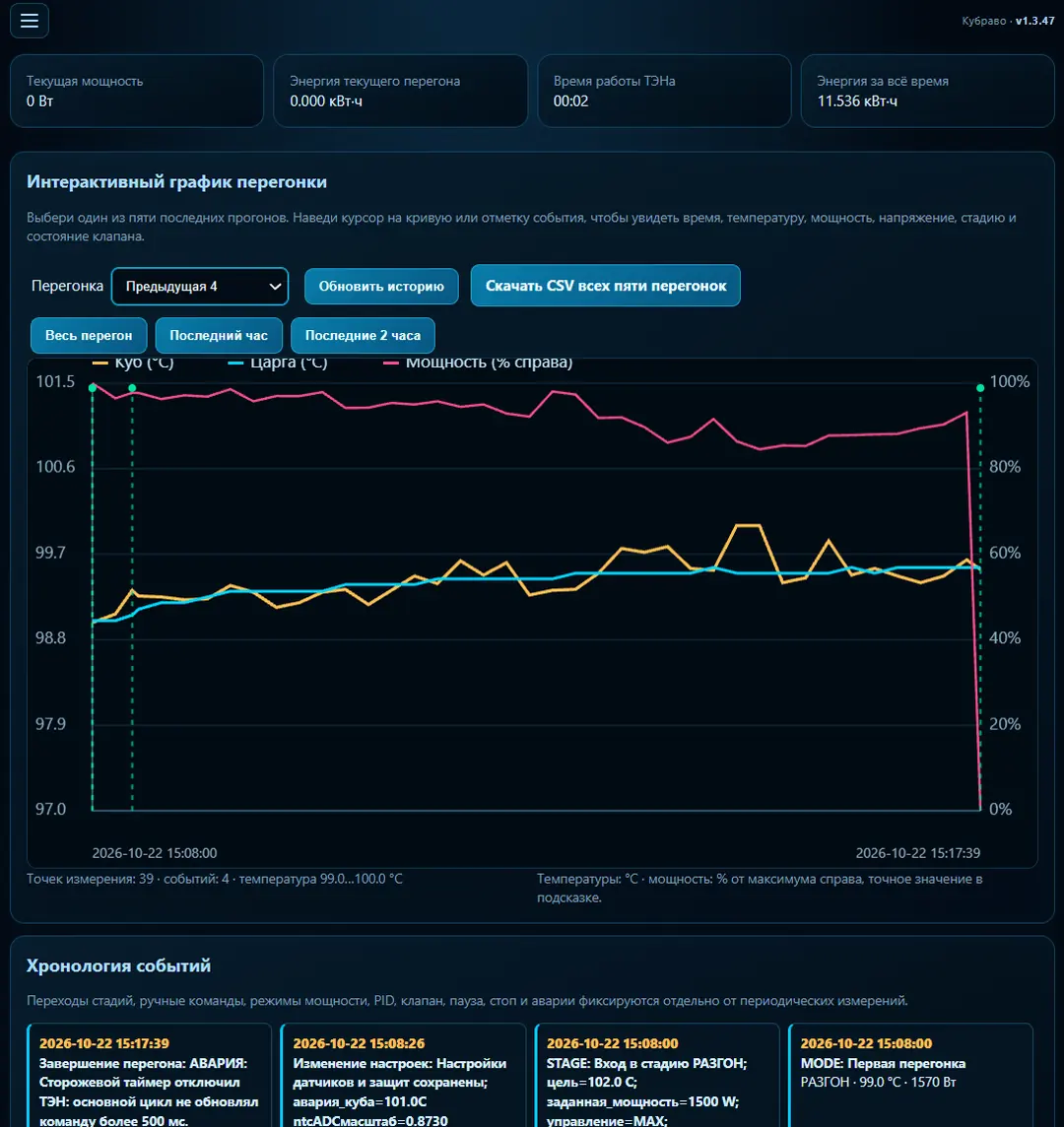

Статистика: температура, мощность, время и хронология событий
Настройки: калибровка, защита, диагностика, OTA и файловая система
Сеть и интеграции: Wi-Fi, MQTT для Android, конфигурация голосового помощника; приватные данные скрыты

Ключевые функции

  • Режимы и стадии. Отдельные сценарии первой и дробной перегонки, контроль этапов и переходов.
  • Нагрев. Режим максимальной мощности и регулирование, отображение состояния ТЭНа, учёт электроэнергии и времени.
  • Датчики. NTC для куба, DS18B20 для колонны, измерение напряжения; поправки и калибровка.
  • График. История температуры и мощности, временные отметки, события и выгрузка CSV.
  • Интерфейсы. Экран TFT, адаптивная локальная веб-панель, Wi-Fi и настройки сети.
  • Интеграции. MQTT-обмен для подключения Android-приложения, управление командами по согласованному протоколу.
  • Обслуживание. Диагностика контроллера, данные файловой системы LittleFS, обновление прошивки по сети.
Что находится в развитии

Голосовой ИИ-помощник предусмотрен в архитектуре и конфигурации, но на скриншоте прямо указан этап подготовки подключения. Это не выдаётся за завершённую и испытанную голосовую функцию. Реальная работа отдельных аппаратных узлов зависит от их подключения и калибровки.

Почему этот проект показателен

В одной системе соединяются задачи прошивки, управления технологическими стадиями, интерфейсной разработки, сбора истории, сети и диагностики. Это хороший пример того, как инженерная логика связана с понятным пользовательским экраном.

Задачи, для которых подходит аналогичный подход

Контроллеры нагрева и вентиляции, технологические стенды, лабораторные устройства, системы с датчиками и несколькими последовательными режимами, локальные панели мониторинга и Android-пульты.

Все изображения взяты из собственного интерфейса проекта. Сетевые данные на опубликованном снимке скрыты.
